Geometria instalacji przemysłowych a elastyczność rusztowań modułowych — jak obudować rurociągi i zbiorniki

Prostopadłościenne konstrukcje ramowe szybko osiągają granicę swojej użyteczności, gdy front robót obejmuje zaokrąglone zbiorniki, piece hutnicze i gęstą plątaninę rurociągów. Specyfika utrzymania ruchu w przemyśle ciężkim zmusza wykonawców do omijania licznych przeszkód architektonicznych i technologicznych. Standardowe układy ortogonalne wymuszają w takich sytuacjach pozostawienie niebezpiecznych szczelin między pomostem a powierzchnią urządzenia, co stwarza ryzyko dla pracowników. Rozwiązaniem tego problemu są rusztowania modułowe, które odchodzą od klasycznych szerokich ram na rzecz niezależnych stojaków. Przestrzenne układy modułowe pozwalają na płynne kształtowanie bryły roboczej, ściśle przylegając do nieregularnych i owalnych kształtów skomplikowanej infrastruktury przemysłowej.

Mechanizm węzłów na stojakach pionowych

Sercem systemów modułowych, takich jak ceniony w przemyśle Plettac PDM, są grube stalowe rozety przyspawane do pionowych stojaków w stałych odstępach co pół metra. Każdy taki okrągły dysk posiada osiem profilowanych otworów przeznaczonych do montażu elementów ryglowych. Instalatorzy wpinają w nie poziome rury oraz ukośne stężenia, błyskawicznie blokując całość za pomocą wytrzymałych zamków klinowych. Wielokierunkowa rozeta umożliwia wyprowadzenie do ośmiu niezależnych połączeń z jednego płaskiego węzła. Narzędzie to uwalnia projektanta od przymusu budowania siatki pod rygorystycznym kątem prostym i pozwala na swobodne tworzenie łuków.

Skuteczność wielokierunkowych węzłów opiera się także na bogatej ofercie wymiarowej rygli poziomych i podestów. Zastosowanie krótkich rur o długościach od zaledwie 0,5 metra do ponad 3 metrów ułatwia precyzyjne dopasowanie siatki rusztowania do istniejącej geometrii instalacji zakładowej. Zmienne wymiary omijają wystające kołnierze, silniki i grube zawory bez naruszania ogólnej stabilności układu nośnego. Sztywny rozstaw rozet i system klinowy zabezpieczony przed samoczynnym wypięciem gwarantują bezpieczeństwo nawet przy silnych wibracjach generowanych przez pracujące maszyny. W praktyce monterzy mogą płynnie zwężać lub poszerzać chodniki robocze w zależności od ilości dostępnego miejsca na konkretnym piętrze.

Budowa obejść wokół urządzeń nieregularnych

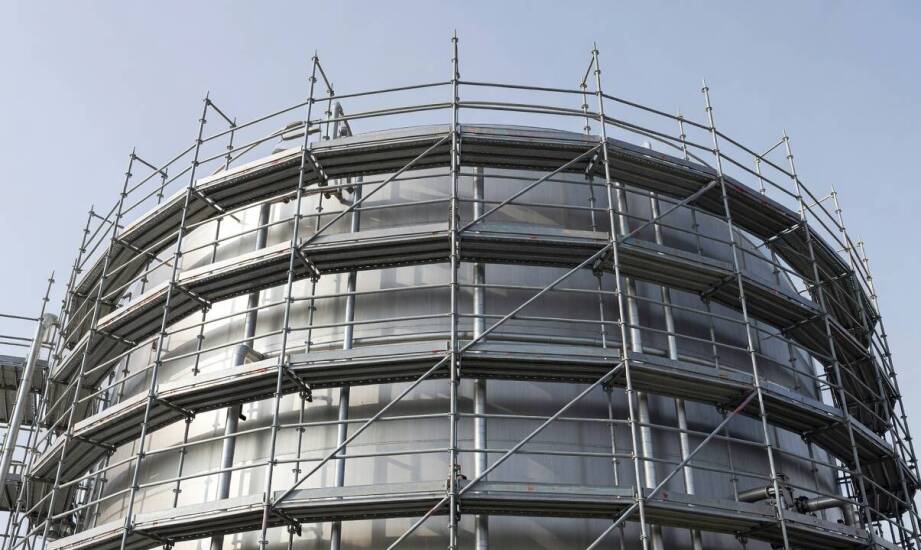

Bezpośrednie obudowanie walcowatych kotłów i potężnych rurociągów wymaga tworzenia wielokątnych pierścieni z rygli omijających obłości. Zespoły montażowe łączą poziome elementy pod rozwartymi kątami, a rozety przejmują funkcję naturalnych punktów obrotu. Krzywizna obsługiwanego urządzenia dyktuje ostateczny kształt siatki nośnej bez konieczności stosowania słabych złączek krzyżowych. W tak wymagającym środowisku profesjonalna usługa wynajmu rusztowań obejmuje przygotowanie dokładnego trójwymiarowego planu zabudowy, uwzględniającego każdy detal konstrukcyjny.

Skomplikowane realizacje dla sektora ciężkiego prowadzi SCAFF Rusztowania. Spółka z Legnicy od 2012 roku wznosi nietypowe układy przestrzenne w zakładach chemicznych, hutach i kopalniach zlokalizowanych na terenie Okręgu Miedziowego. Przedsiębiorstwo dobiera odpowiednie moduły do infrastruktury, która ze względu na swój trudny kształt nie nadaje się do standardowego kotwienia.

Brak możliwości przytwierdzenia konstrukcji do gładkiej powierzchni zbiornika radykalnie zmienia sposób przenoszenia ciężaru. Rozkład obciążeń w układach wolnostojących kierowany jest na podłoże przez gęstą sieć dodatkowych stężeń pionowych, poziomych i ukośnych. Każdy węzeł pracuje wówczas jako element podatnego układu pochłaniającego odkształcenia wiatrowe i mechaniczne. Aktualne normy techniczne nakazują sporządzenie indywidualnego projektu statycznego dla takich konfiguracji, zwłaszcza gdy ich wysokość przekracza granicę 30 metrów. Często optymalnym rozwiązaniem pozostaje wtedy montaż rusztowań podwieszanych, wykorzystujących suwnice lub stalowe dźwigary hali.

Adaptacyjność połączeń modułowych bezpośrednio decyduje o technicznej i ekonomicznej wykonalności prac konserwacyjnych w gęsto zabudowanych sektorach zakładu. Zastąpienie sztywnych ram wielokierunkowymi rozetami pozwala na bezpieczne dotarcie do najtrudniej dostępnych fragmentów rurociągów, silosów i kominów fabrycznych. Systemy modułowe zachowują pełną nośność i stabilność nawet przy skrajnie asymetrycznym obrysie stanowiska roboczego. Swobodne kształtowanie siatki przestrzennej drastycznie minimalizuje ryzyko upadku z wysokości, szczelnie domykając puste przestrzenie między pomostem a zaokrąglonym pancerzem maszyny. Prawidłowe wykonanie takich konstrukcji wymaga jednak bezbłędnego planowania oraz doskonałej znajomości mechaniki stali w układach wielkogabarytowych.
